Wir können Ihren Kühlkörperlösungen einen Mehrwert verleihen, indem wir die thermische Leistung sowohl bei kleinen als auch bei großen Kühlkörpern verbessern. Unsere Erfahrung zeigt, dass die verbesserte thermische Leistung Ihrer Kühlkörper durch den Einsatz von Aluminium-Strangpressprofilen oft zu weniger Gewicht, höherer Effizienz und niedrigeren Gesamtkosten führt.

Elektronische Komponenten erzeugen während des Betriebs Wärme. Übermäßige Hitze kann schwerwiegende Folgen haben, wie z.B. eine eingeschränkte oder verringerte Leistung, vorübergehende oder dauerhafte Veränderung der Bauteileigenschaften oder die Zerstörung von Bauteilen.

Eine optimale Leistung in einem bestimmten Temperaturbereich ist entscheidend. Um dies zu erreichen und die Lebensdauer und Leistung des Produkts zu maximieren, bieten wir verschiedene Kühllösungen an.

Entwicklung von Kühlkörperlösungen aus Aluminium

Hochwertige Aluminium-Kühlkörperlösungen müssen nicht teuer sein. Die Rechnung ist einfach: In der Designphase können Sie Kosteneinsparungen von über 50 % erzielen, während in der Einkaufsphase lediglich die Margen reduziert werden können.

Es ist sinnvoll, unsere Materialspezialisten und technischen Experten bereits in einem frühen Stadium Ihrer Design- und Entwicklungsanforderungen hinzuzuziehen. Sie können Ihnen dabei behilflich sein, Ihr Design zu optimieren und Alternativen für Legierungen und Oberflächenbehandlungen vorschlagen.

Wenn unsere Experten Sie bereits bei den ersten Entwürfen eines neuen Kühlkörperdesigns involviert sind, erhalten Sie ein klareres Bild. Dadurch werden potenzielle Verbesserungen durch den Einsatz fortschrittlicher thermischer Analysen und komplexer Produktsimulationen identifiziert. Mit diesen Dienstleistungen können wir weitere Optionen identifizieren für:

• Reduzierung des Materialeinsatzes
• Bereitstellung optimierter Abschnitte
• Vorschlag einer vereinfachten Montage und Hinzufügen weiterer Fertigungsoptionen

Neben der Kühlung haben Sie bei der Verwendung von Aluminiumprofilen die Möglichkeit, weitere Funktionen zu integrieren. Dazu gehören :

• Schraubanschlüsse
• Kabelkanäle
• Befestigungsmöglichkeiten – und für eine schnellere Montage

Auch luftgekühlte Kühlkörper können wir durch Simulation optimieren, etwa hinsichtlich der Lamellengeometrie.

Oberflächenbehandlung – Design und Funktion

In vielen Geschäftsbereichen ist die Oberfläche unserer stranggepressten Aluminiumlösungen ein integraler Bestandteil des Designs. Wir bieten auch verschiedene Oberflächenbehandlungen an, wenn zusätzliche Beschichtungen und Schutz erforderlich sind.

Aktives und passives Wärmemanagement

Aktives und passives Wärmemanagement sind zwei grundlegende Ansätze zur Steuerung der Wärme in technischen Systemen. Die Wahl der Methode hängt dabei von den Anforderungen und den thermischen Eigenschaften des Systems ab.

• Bei der passiven Kühlung wird die Wärme durch natürliche Konvektion und Wärmestrahlung abgeführt. Die Wärmeableitung erfolgt über Kühlrippen, Kühlkörper oder ähnliche Mechanismen aus wärmeleitendem Metall wie Aluminium oder Kupfer. Diese Komponenten sind so konzipiert, dass sie eine große Oberfläche bieten, um die Wärme des erhitzten Produkts effektiv an die Luft abzugeben.
• Bei der aktiven Kühlung wird Luft durch Lüfter oder Pumpen durch die Kühlkörper zirkuliert und so die Wärmeenergie abgeführt. Diese Methode ist der passiven Kühlung leistungsmäßig überlegen und führt zu einer schnelleren und effektiveren Wärmeableitung.

Flüssigkeits- und Luftkühlung

Wir bieten Kühlkörperlösungen aus Aluminium für Flüssigkeits- oder Luftkühlung an. Welche Lösung Sie auch bevorzugen, es gibt viele Faktoren zu berücksichtigen, wie zum Beispiel die Wahl der Wärmeleitung.

Der Flüssigkeits- oder Luftstrom leitet die Wärme von Ihrer Wärmequelle ab. Der Trick besteht darin, den Strom Hand in Hand mit dem soliden Kühlkörper arbeiten zu lassen. Dies kann durch die Verwendung eines kreisförmigen Lochs oder eines rechteckigen Kanals in Ihren Flüssigkeitskühlkörpern oder durch die Ermittlung des optimalen Lamellendesigns für Ihren luftgekühlten Kühlkörper erreicht werden.

Welchen Kühler soll ich wählen?

Es gibt verschiedene Lösungen für unterschiedliche Ableitungsbedürfnisse

Luftkühlung

Aluminiumlamellen sind die häufigsten Bestandteile eines Kühlkörpers, der aus stranggepresstem Aluminium besteht und für die Wärmeableitung unerlässlich ist. Ihr Design, das in Form und Größe variiert, zielt darauf ab, die Oberfläche zu maximieren, Wärme von der Quelle aufzunehmen, sie gleichmäßig zu verteilen und sie durch natürliche oder erzwungene Konvektion effizient an die Umgebung abzugeben.

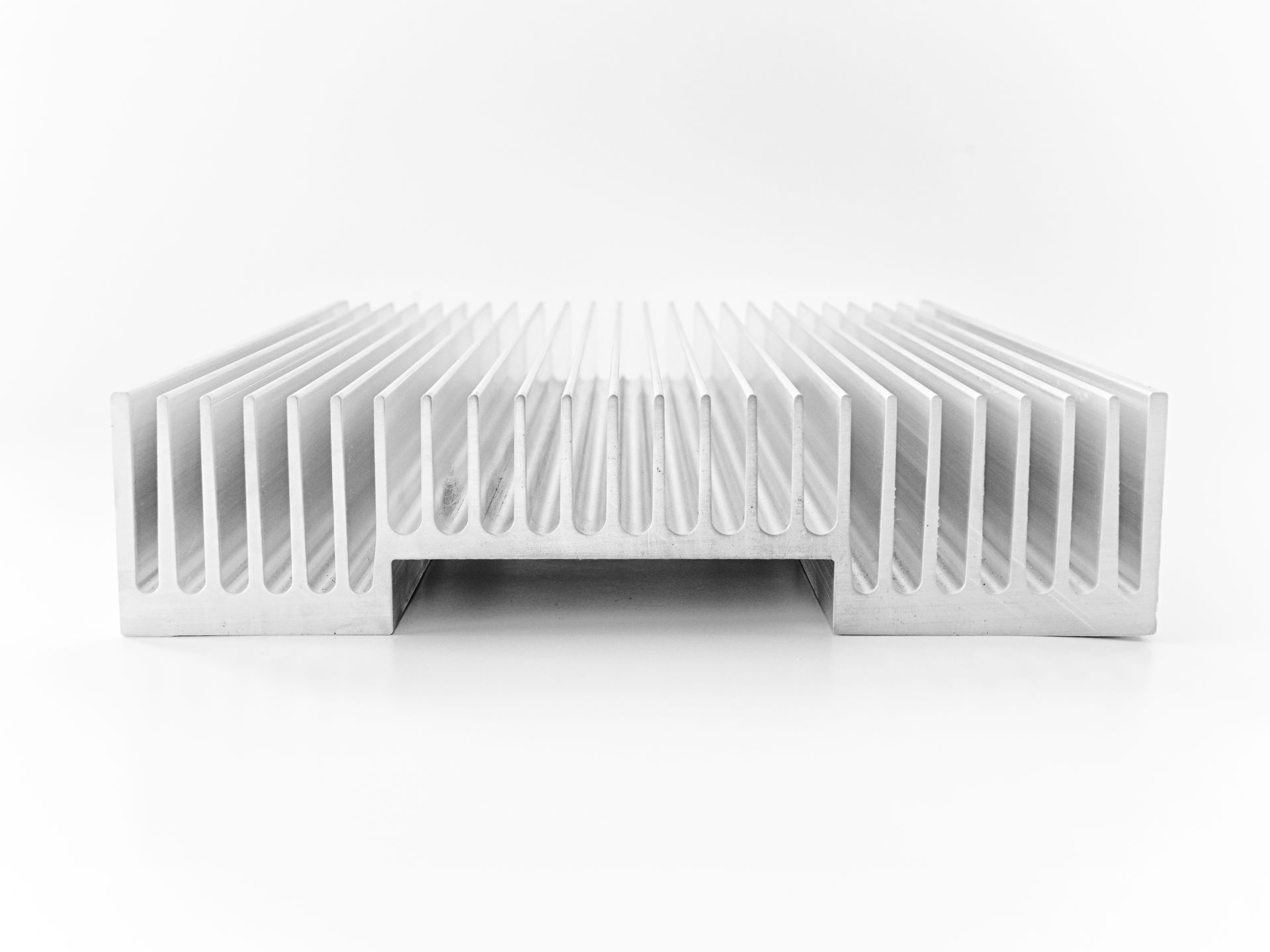

Kühlkörper mit geraden Rippen:

Die Rippen und die Basis, von der sie ausgehen, bestehen aus einem einzigen stranggepressten Aluminiumprofil.

Kreuzgeschnittener Kühlkörper:

Die einzigartigen gewirbelten oder gebogenen Lamellen und die Basis bestehen aus einem einzigen extrudierten Aluminiumprofil.

Welches Finnendesign soll Ihr Profil haben?

Um leistungsstarke Kühlkörper zu betreiben, ist oft ein hohes Rippenverhältnis erforderlich. In solchen Szenarien kann die Gewichtseinsparung jedoch aufgrund des empfindlichen Gleichgewichts zwischen Luftstrom und Rippendesign eine Herausforderung darstellen.

Bei Kühlkörperlamellen mit Standardhöhen könnte durch eine gerade statt einer konischen Rippenkonstruktion mehr Gewichtseinsparungspotenzial erzielt werden. Ein gerades Lamellendesign bietet eine bessere Wärmeleistung als ein konisches Design und ermöglicht zudem ein leichteres Gehäuse. Konische Lamellen haben dagegen bei natürlicher Konvektion einen leichten Vorteil.

Luftstromvergleich zwischen geraden und konischen Rippen. Bei aktiver Kühlung ist ein gerades Lamellendesign vorzuziehen. Dies bedeutet, dass in Kombination mit dem Kühlkörper ein Lüfter oder Gebläse verwendet wird.











Flüssigkeitskühlung

Die einzigartigen Möglichkeiten des Rührreibschweißens ermöglichen es uns, Flüssigkeitskühler mit herausragender Leistung herzustellen. Flüssigkeitskühler können mit geringerem Gewicht, geringeren Gesamtkosten und in vielen Fällen mit verbesserter Wärmeübertragungsleistung konstruiert werden.

Durch die Nutzung des Extrusionsverfahrens werden Flüssigkeitskanäle in das Profil integriert, wodurch kostspielige nachgelagerte Arbeitsschritte entfallen. Eine optionale Einsatzextrusion bildet Mikrokanäle und liefert eine bessere Leistung, die sonst mit einer Extrusion in einem Stück nicht erreicht werden kann. Alle diese Komponenten werden dann zusammengebaut und mit Abdeckplatten abgedichtet, die durch Rührreibschweißen an Ort und Stelle angebracht werden, um ein leistungsstarkes, auslaufsicheres System zu schaffen. Darüber hinaus ist die Extrusionsgeometrie äußerst flexibel, um bestimmten Verpackungsbeschränkungen oder thermischen Leistungsanforderungen gerecht zu werden.



Mit Flüssigkeitskühlung könnte ein rundes oder rechteckiges Design den Mehrwert Ihres Produkts steigern.

Durch die Wahl eines Rippendesigns innerhalb des Lochs wird die Oberfläche vergrößert. Eine Vergrößerung der Oberfläche führt häufig zu niedrigeren Temperaturgradienten. Da diese Kanaldesigns jedoch nicht bearbeitet werden können, ist ein Aluminium-Strangpressprofil die beste Lösung. Rechteckige Kanäle erhöhen den Kühleffekt noch mehr, da die größere Kontaktfläche näher an der Wärmequelle liegt.



Wo können Sie Aluminium-Kühlkörper einsetzen?

Industrielle Maschinen/Geräte

In Industriegeräten wie Stromversorgungen verwenden Kunden häufig Aluminium-Extrusionsprofile zur effizienten Wärmeableitung.

Erneuerbare Energiesysteme

Kühlkörper für Solarwechselrichter und Windturbinen können aus Aluminium-Extrusionsprofilen hergestellt werden, um die thermischen Belastungen in Systemen für erneuerbare Energien zu bewältigen.

Leuchten/LED-Beleuchtung

Aluminium-Strangpressprofile werden häufig bei der Herstellung von Kühlkörpern für LED-Leuchten verwendet, um die von den LEDs erzeugte Wärme effektiv abzuleiten.

Telekommunikation

Kühlkörper in Telekommunikationsgeräten wie Rechenzentren, Routern und Basisstationen können Aluminiumprofile zur effektiven Wärmeableitung enthalten..

Automobilindustrie

Mit dem Aufkommen von Elektrofahrzeugen und Hybridsystemen sowie der zunehmenden Integration fortschrittlicher Fahrerassistenzsysteme, Infotainmentsysteme und anderer elektronischer Funktionen ist eine effektive Wärmeableitung in der Automobilindustrie von entscheidender Bedeutung geworden.

Warum Sie Aluminium für Kühlkörper verwenden sollten:

• Gute Wärmeleitfähigkeit und hohe Wärmekapazität
• Niedrigerer Materialpreis und geringere Dichte im Vergleich zu Kupfer
• Korrosionsbeständigkeit
• Robust und langlebig
• 100 % recycelbares Material
• Zu den verfügbaren Oberflächenbehandlungen gehören Eloxieren und Pulverbeschichten
• Einfache Verarbeitung mit Strangpressprofilen
